論城市道路地下病害體綜合檢測—固德超前管道機器人

掌握和摸清城市地下管線的現狀，城市道路地下病害體綜合檢測，是固德超前管道機器人存在的使命

二十世紀八十年代開始，中國的經濟建設高速發展和城市規模迅速擴大、每個城市會新增很多大規模的城市建設；地下管線是城市基礎設施的重要組成部分，城市地下管線包括給水、排水、燃氣、熱力、電信、電力、工業管道等幾大類，它就像人體內的“神經”和“血管”，日夜擔負著傳遞信息和輸送能量的工作，是城市賴以生存和發展的物質基礎，被稱為城市的“生命線”

大規模的城市建設經常擾動到城市土層表面，造成地下管道整體生存環境不佳，從而引發地下管道事故的發生；不同時期的發展速度不一樣，也會存在很多新舊管線的交錯，在建設過程當中一旦檢查忽略，可能也會某個區域出現傳輸故障，開挖修復的成本也是非常高，還會導致交通的擁堵等錯綜復雜的情況

在我們眼中的城市那些管道事故的背后

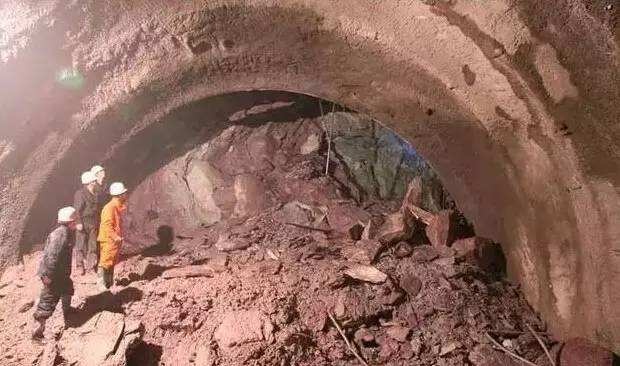

管道坍塌

排水管道堵塞嚴重的管線問題可能還會逐漸導致山體滑坡，泥石流等。。

城市道路地下病害體綜合檢測中城市管線，是抗震、防災和避免管線事故的需要，是保證城市人民的正常生產、生活和城市發展的需要、是加快經濟發展，加速現代化進程的保障。城市發展越來越快，負載也越來越重，對地下管線的依賴性也越來越大

高清精準的管道檢測結果，能讓我們第一時間知道管道的問題所在，同時也是在新管驗收中能給我們安全數據支撐。

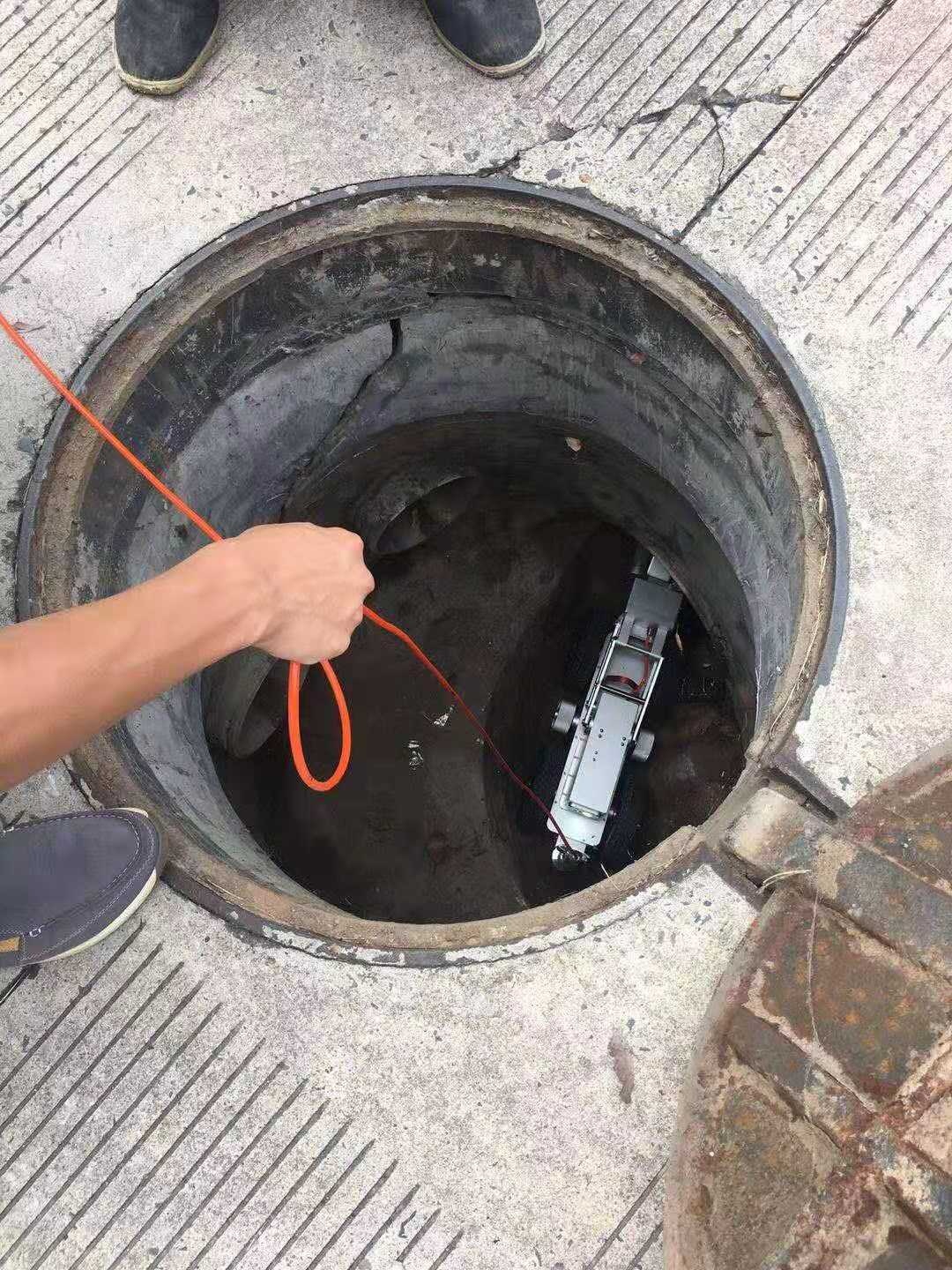

GD -CCTV管道檢查機器人地下管網檢測系統是一套集機械化與智能化為一體的記錄管道內部情況的設備，對于管道內部的情況可以進行實時影像監測、記錄、視頻回放、圖像抓拍及視頻文件的存儲等操作，無需人員進入管內即可了解管道內部狀況。

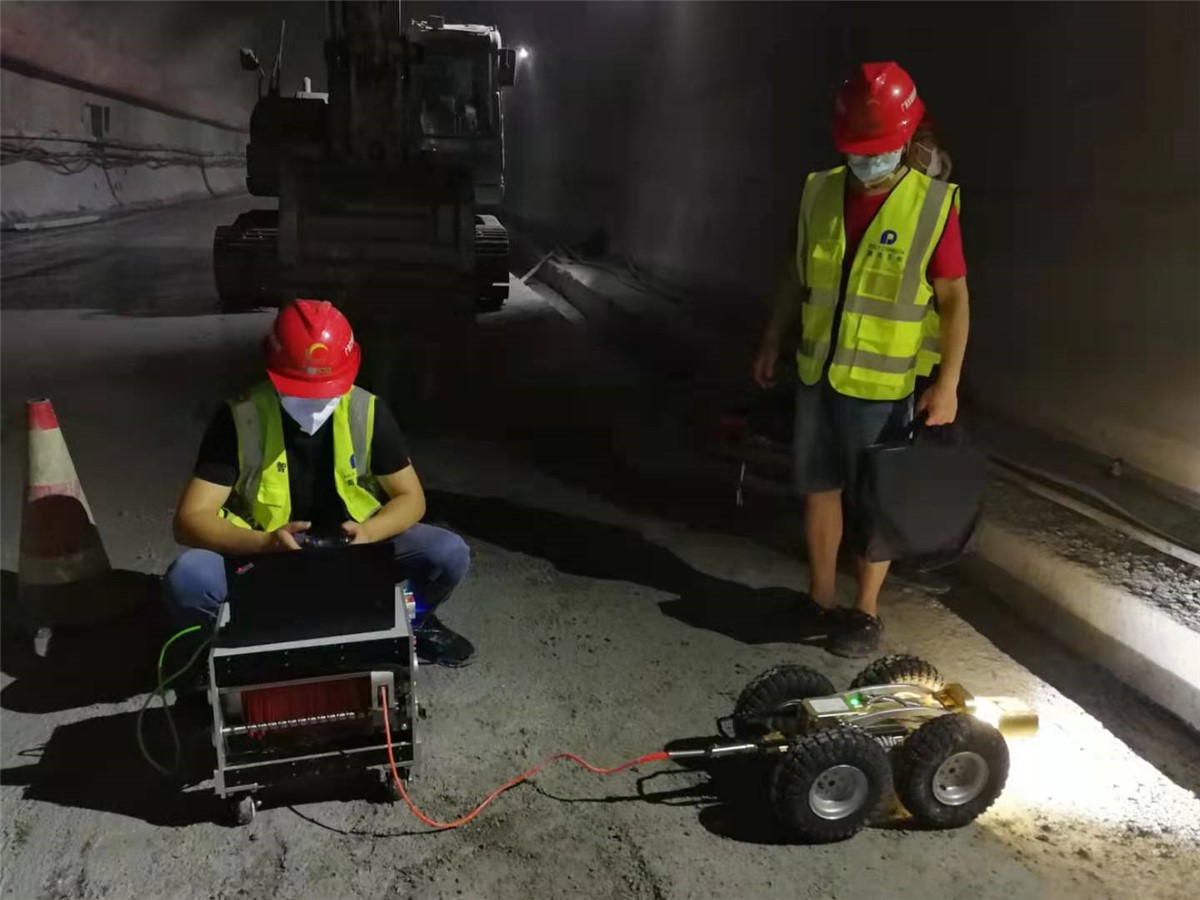

GD-CCTV 管道檢查機器人地下管網檢測系統由主控制器，電纜盤，爬行器及鏡頭四部分組成。通過主機控制爬行器于管道內爬行，對管道內繡層、結垢、腐蝕、穿孔、裂紋等情況，進行360°全方位觀察與檢測的管道檢測設備。且能夠在工地現場實時處理采集的資料信息，立即生成檢測報告，為后續管道維修、護理提供全方位的數據資料，通過分析軟件處理從而了解管道內真實產狀及異物異體的活動情況。

地下管網普查管道檢查機器人是一種極其實用，操作方便，功能完善的管道檢測設備。

應用領域 ——————————

排水管道、供水管道、工業管道、燃氣管道、石油管道內壁的破碎、裂紋、穿孔情況，以及異物堵塞、腐蝕、結垢等狀況的實體觀察與檢測。

l 城市地下管網檢測（新建竣工驗收、在用健康查修復前后等）

l 新管驗收

l 管網普查

l 管道檢修

l 養護檢測

l 修復驗收

l 施工監測

軟件特點 ————————

支持批量分析功能，缺陷描述自動填寫功能，降低分析強度。

l 適用范圍廣，支持國家規范，上海地方規范和廣州地方規范。

l 操作界面簡單，步驟更加優化，檢測效率高。

l 通過4D成圖軟件將掃描點云準確的還原成真實地下溶洞采空區的模擬圖，并能計算其體積。

儀器強大優勢 —————————

l 模塊設計：整個系統采用模塊化設計，操作靈活，兼容性強，功能全面，具備開機自檢功能，各個硬件單元有工作狀態指示燈，升級維護方便快捷。

l 性能強勁：進口直流電機驅動，六輪驅動爬行，拖力≥200磅，無極變速，最大行進速度可達32m/min，爬行最長距離可達1000米。

l 轉向及越障能力強：可在管道內壁原地轉彎，并可靈活繞開管內障礙物，最大爬坡能力≤55°。

l 內置姿態傳感器：精度±1%，爬行器姿態實時監控，可有效防止傾翻，并有防側翻預警功能，同時可實現管道坡度測量。

l 圖像清晰：配備有800萬像素高清攝像頭。

l 擴展功能強大：可接聲吶探頭、激光探頭、機械手等輔助設備。

l 定位精準：內置高精度GPS定位系統，可實時采集存儲作業點坐標信息。

l 計數精確：采用進口高精度編碼器，誤差小于±0.01m。

l 屏幕顯示：采用10.4”真彩色高亮度液晶顯示屏，強光下可視。

l 實時顯示：腔體氣壓、距離、爬行速度、爬行器姿態。

l 激光雷達：360°全方位無盲區掃描；掃描速率可達3000次/秒；掃描最大半徑可達30M;能精確的測量孔距、洞距。
