4D超清全智能孔內電視的前世今生

孔內電視的始祖：

20世紀70年代末，原長辦物探隊研制了中國國內首臺鉆孔彩色電視。隨著電子技術、計算機技術及圖像處理技術的發展，鉆孔電視設備由笨重復雜到輕便一體化，采集的信號也由原來的模擬信號磁帶記錄發展為數字信號采集并直接由相應的圖像處理軟件進行處理。盡管如此，其主要設備組成和工作原理變化不大。鉆孔電視系統主要包括：井下攝像頭、地面控制器、傳輸電纜、錄像機、監視器、絞車、絞架等。

固德孔內電視‘’后起之秀‘’：

鉆孔電視設備隨著科技的發展由笨重復雜到輕便一體化，采集的圖像也由原來的模擬信號磁帶記錄發展為國內清晰度高，技術先進的孔內360°（全孔觀測）圖像成像，對所有的觀察物都能全方位，全柱面的觀測（垂直孔＼水平孔＼斜孔＼俯、仰角孔）。并突破了以前的鉆孔電視在水平孔和斜孔中對有關地質參數觀測定量難的這一技術難題，直接由相應的圖像處理軟件進行處理。盡管如此，其主要設備組成和工作原理變化不大。鉆孔電視系統主要包括：2300萬高清攝像頭、地面控制器、抗拉傳輸電纜、平板操作、自動放線器、絞架三腳架等

4D超高清全智能孔內電視檢測原理

孔內電視的基本原理是將攝像頭和帶有自動調節光圈的廣角鏡頭裝進防水承壓艙里然后放入需監測的孔內，將拍攝到的孔壁四周及下部的全景圖像通過電纜傳送到地面監視器顯示，監測人員就可實時觀看孔壁四周的圖象，同時由錄像機記錄下整個檢測過程的圖像，高度智能化，在測試過程中自動實現探頭提升和下降，及全孔視頻圖像的實時展開，具備全程攝像錄像回放功能，經電纜、電子傳輸設備傳輸?shù)街鳈C(jī)。傳輸?shù)男盘柊ㄒ曨l信號和光電脈沖信號。主機將視頻信號和計數脈沖合成并分兩路輸出，一路輸出到錄像機將合成信號記錄在磁帶上，另一路輸出到監視器屏幕上顯示圖像信號和深度。

應用領域

l 巖土工程：觀測孔內的結構圖，如破碎帶的位置、厚度，各種裂隙的厚度、走向等，同時編錄地質柱狀圖。

l 礦產地質：觀測礦體礦脈厚度、傾向和傾角，鉆孔自身的傾向和傾角。

l 煤礦等礦山：觀測和定量分析煤層等礦體走向、厚度、傾向、傾角、層內夾矸及與頂板巖層的離層裂縫程度等

l 混凝土：觀察混凝土內空洞、裂隙、離析等缺陷的位置及程度。

l 樁基：觀測管樁內的各種異常和缺陷，定量分析接頭質量及破碎、斷裂、裂隙的長度、寬度及走向等。

l 地下管道：觀察管道內容物，定量分析管道裂隙及破碎，斷裂位置、長度及走向等。

l 水井維修：檢測井壁的裂隙、錯位、井下落物、濾水管孔堵塞及流砂位置等情況。

為什么固德超前鉆孔電視是國內技術先進的孔內成像產品？

固德超前 4D超高清全智能孔內電視是一部國內先進的孔內電視，儀器的穩定性好，圖像清晰真實，測速快，是常規儀器的3-5倍，還能還原成巖心實物圖。

l 采用一體機結構設計。

l 國內少有的深孔電視，測孔深度可達1500米。

l 高清探頭：2300萬數字?jǐn)z像頭，圖像清晰、色彩逼真。

l 全程視頻可見探頭在孔內的實時狀況

l 方位準確：方位精度±0.1°。

l 速度快，效率高。每分鐘測速5-20米。

l 先進的自動放線器，下放速度快慢可控可調。速度可以自由設定，改變了以前人工操作，下放速度不均勻，造成圖像時好時壞的現象。

l 超細抗拉電纜：抗拉性強，信號傳輸快。01-D5號電纜是自主研發的專用電纜。電纜的直徑僅5mm，100米重2.6kg。是目前國內孔內電視中極細的電纜，比其他廠家的電纜的重量減輕75%，方便運輸和現場使用。

l 一機多用：既能測量淺孔，也能測量2000米以內的深孔；既能測量垂直孔，也能測量斜孔、平面孔、朝天孔。解決了其它廠家單機單用，不能通用，儀器只能測量垂直孔不能測量斜孔等使用局限性。

l 性能穩定：儀器的設計合理，整個儀器組件很少，所以故障少，儀器性能穩定。

l 操作簡單。整個儀器的操作步驟只需要點擊幾下按鈕。工程人員只需要簡單培訓，即可熟練操作。

固德超前4D超高清全智能孔內電視介紹

固德超前4D超高清全智能孔內電視軟件特點

軟件功能齊全，而且人性化。資料齊全，測孔結束資料即可隨機生成，即可文字也可表格，也可PDF說明

集成高效圖像處理算法，自動角度和深度校正，自動提取剖面圖，全景視頻圖像和平面展開圖像實時呈現，圖像清晰逼真。

具備全程成像和同步錄像功能。

360°瀏覽孔內任意部位的真實產狀，圖像可以在任意角度直觀。

4D成圖，可以實現完整的（1;1）電子巖心，取代傳統的鉆孔巖心。

專業化的圖像“MTV”格式，可以完整的保留鉆孔和操作人員的所有信息，做到不缺失、不遺漏。

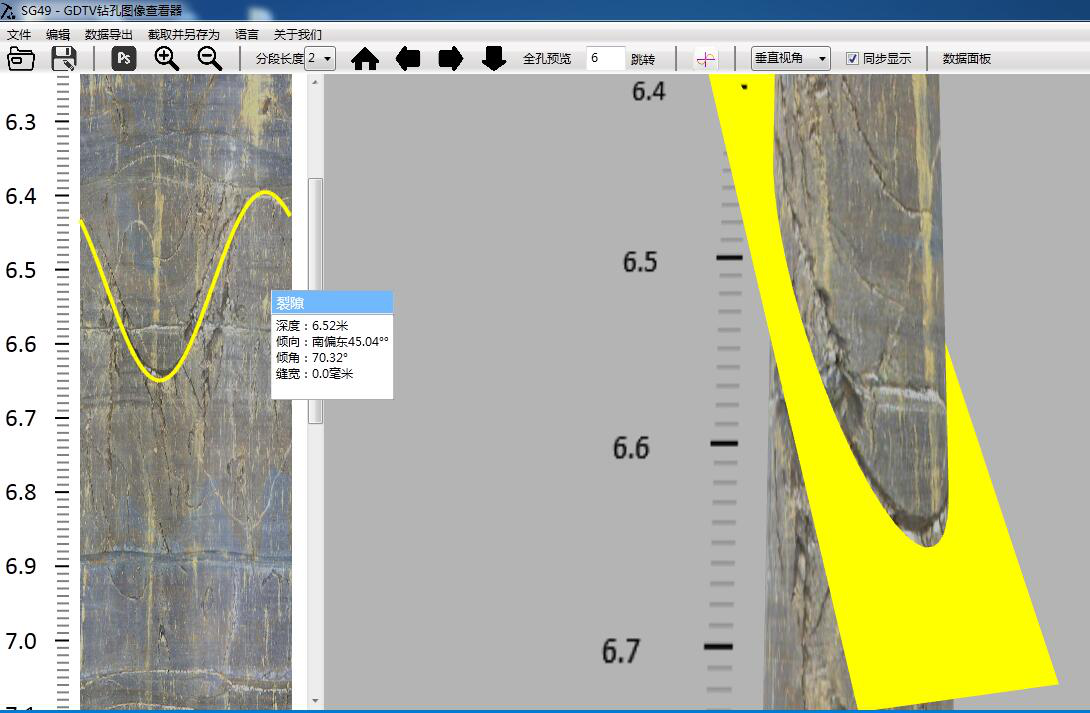

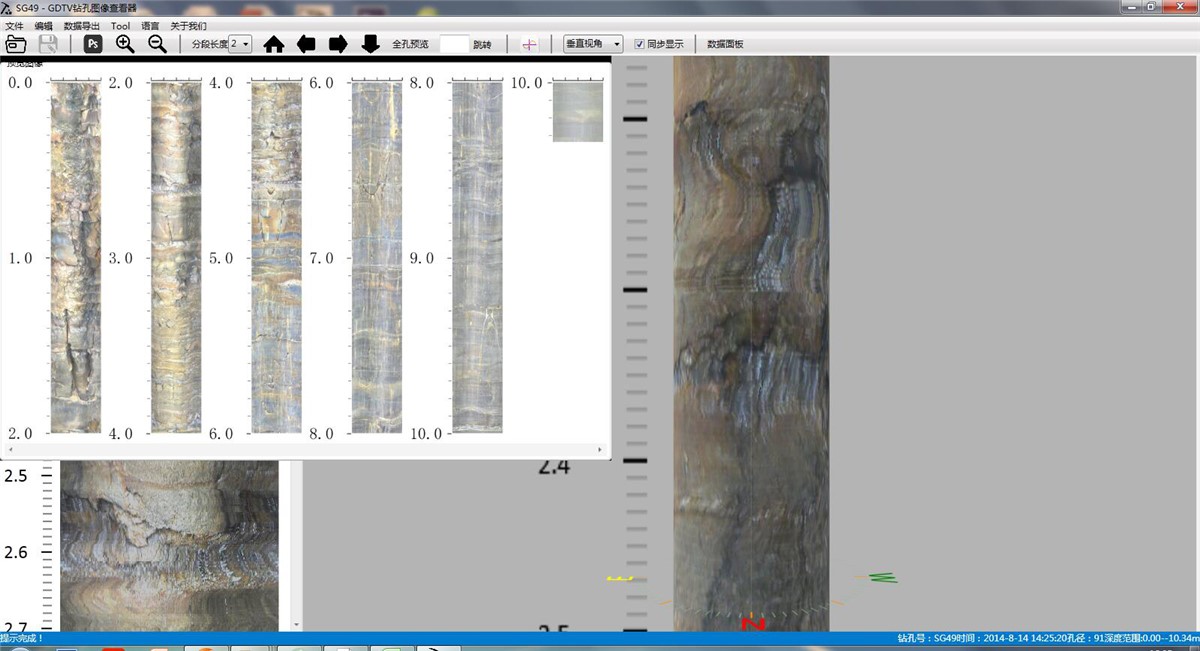

實測圖展示
