武漢固德超前高新科技研發有限公司研發生產的GD-HDT成孔成槽質量檢測儀是設計先進、制造精良的高科技產品，各項性能指標均具有國際先進水平。

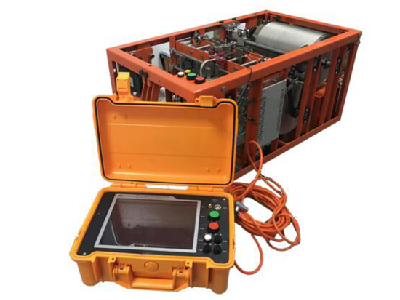

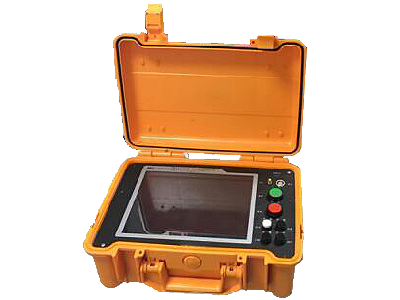

GD-HDT成孔成槽質量檢測儀由檢測儀主機、超聲探頭、深度測量裝置和提升機構組成。超聲探頭、深度測量裝置和提升機構集成在線架上，由兩根鋼絲繩牽引。主機與線架間通過連接電纜連接。超聲探頭在提升裝置的控制下從孔口勻速下降，深度測量裝置測取探頭下放的深度并傳到主機，主機根據設定的時間間隔控制超聲發射探頭發射超聲波并同步啟動計時，主機根據設定的采樣延時和采樣率啟動高速高精度信號采集器采集超聲信號。由于泥漿的聲阻抗遠小于土層（或巖石）介質的聲阻抗，超聲波幾乎從孔壁產生全反射，反射波經過泥漿傳播后被接收換能器接收，反射波到達的時間即為超聲波在孔內泥漿中的傳播時間，通過傳播時間計算超聲換能器與孔壁的距離，從而計算該截面的孔徑值和垂直度。超聲波速通過孔口標定獲得或經驗值設定。

l 鉆孔灌注樁成孔孔徑、垂直度和坍塌傾斜方位檢測

l 地下連續墻成槽槽寬、垂直度和坍塌傾斜方位檢測

l 系統采用高強度鋼絲進行探頭導向與提升，同時獨創的線纜自適應異步收放系統，既能有效保護信號電纜，又大大減小了絞車的體積

l 系統采用220V/380V兩種供電方式，并內置穩壓裝置，適應各種工地環境，主機采用內置鋰電池，有效防止現場突然掉電導致的數據丟失。

l 系統絞車體積業內最小，普通家用轎車后備箱可以輕松裝載，并且集成了獨創的探頭自動鎖止裝置，可以很好的保護測試探頭，有效的降低了系統的運輸和測試條件，給檢測過程帶來了極大的方便。

l 采用工業級工控主板，內置自主定制的專有低功耗嵌入式系統，穩定可靠，系統采用寬溫設計，可以適應各種工作環境。

l 采用獨特的信號處理方式，解決現場復雜的電磁環境對信號的干擾，并且配合自主研發的首波判讀算法，確?，F(xiàn)場測試信號的穩定、可靠、精準。

l 超聲探頭盲區小，功率大，適應能力強。探頭最小可探測孔徑（槽寬）320mm，最大可探測孔徑（槽寬）7200mm，最大泥漿比重可達1.3，適合幾乎所有工程成孔成槽的檢測。

l 系統實現高度智能化，在測試過程中自動實現探頭提升和下降，實時顯示波形圖、樁形圖（包括每個測點的深度值、實測聲時值、探頭距孔壁的距離、測點位置孔徑值、偏移值和垂直度），并且現場可以直接輸出打印結果。

l 系統具有自校正功能，根據孔口孔徑值或槽口寬度值，自動對測試系統進行校準，保證測試結果準確可靠。

l 業界首創樹型結構文件管理，分析管理更加方便。

l 實時顯示波形圖、樁形圖（包括每個測點的深度值、實測聲時值、探頭距孔壁的距離、測點位置孔徑值、偏移值和垂直度）。

l 實時一鍵調整增益、延時等數據。

l 高度智能化，在測試過程中自動實現探頭提升和下降。

l 專有智能判讀算法，聲時判讀誤差小于0.5% 。

l 操作界面簡單，步驟更加優化，檢測效率高。

l 成孔質量情況可生成三維模型。
